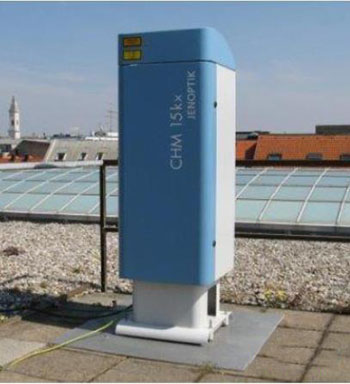

CHM15k 云雾霾雷达最大测量距离为15000m，能可靠测量多层云和卷云。加工精密、性能优异。工作寿命期长，维护简便，具有带宽滤波器和高灵敏度的光学接收器。可在先进的光子计数模式下适用于白天和夜间的测量；具有智能逻辑分析激光脉冲经历时间和反射向波的程度及相关测量值的计算模式。本产品已经过整年和各种气候条件的运行考验，符合IP65标准。本产品具有通风窗和自动加温系统，不受雾和降水的影响，可以全天候工作。
技术指标
技术参数：
测量原理：光学(激光雷达)
测量距离：30m～15000m
分辨率：15m
测量时间：5s～60min(程序控制)
目标物：气溶胶，云
测量范围：5m～15000m(16ft～50000ft)
精度：±5m（±16ft）
距离分辨率：5m（16ft）
采样率：100MHz
NetCDF原始数据分辨率：5m和15m
光 源：Nd:YAG固体激光器、波长1064纳米
测量种类：云高(三层)，云层厚度，垂直能见度，行星边界层高度
数据输出：
量化输出：云层穿透深度
云量和天空条件指数
垂直能见度
气溶胶层的高度
气溶胶后向散射廓线
接口、数据输出软件和设备配置：
标准接口：RS485,LAN
可选接口：RS232或调制解调器 V.21,V.22,V.22bis
通讯：LAN端口：Web界面
串口：标准的终端程序
可选软件：Jenoptik可视化软件（软件可以更便利 的观看测量结果）
电力指标：
电源标准：230V(AC), ±10%
可选：110VAC,115VAC, ±10%
功耗：250W（标准）
UPS 功能（选配）：0.8KW(最大加热模式)
操作安全：
环境标准：ISO 10109-11
环境要求:-50～+50℃
防护等级:0～100%RH
EMC:B级 1米,DIN EN 60825 - 1:2007
证书:CE
内部防护等级：IP65
规格尺寸：

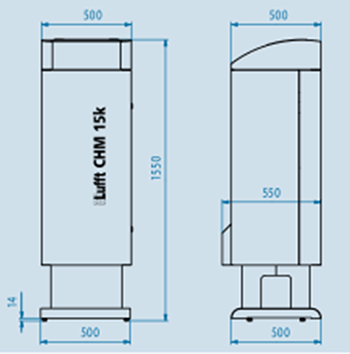

外形尺寸:500mm ×500mm ×1550mm
运输包装尺寸:650mm ×800mm ×1670mm
重量:70kg(整体系统)
9.5kg（测量单元）
安装条件：
温度:-40 ℃～+55 ℃
湿度：0%～100%
系统：
tn-s-system：接地供电网络，CHM 15K外壳接地
中性和保护导体作为单独的线
tn-c-system：CHM 15K外壳接地，中性和保护在一个单一的导线连接
不可拆卸的连接类型须由业主/运营商的要求
防雷外部防雷：DIN V VDE 0185-3
接地接地系统：DIN V VDE 0185-3
要求户外安装：
-把低压电源的断路器，安装在靠近CHM文件
-触手可及
-清楚地标明为CHM 15K的一部分
-后备熔断器与导线截面?6 A，B或C
功能特点
工作寿命期长
符合IP65标准
可全天候工作
测量高度可达15公里
探测盲区在150米以下
对多层云的有效探测
操作简单方便，对人眼安全
安装及维护方便
分析测量气候要素
典型应用
卫星云图监测系统
天气现象监测网络
气象环保
天气服务
气候研究
航空航天
科研院所
-
