自动气象站建设具体要求之 观测场防雷接地要求
发布日期：2017-09-20

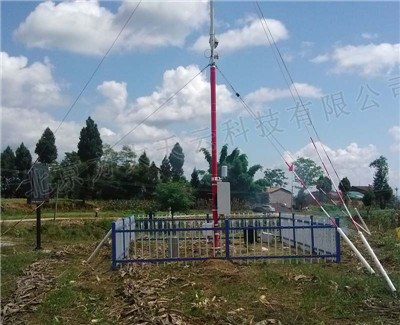

一、自动气象站室外设备的防雷要求 根据自动气象站观测设备的防雷接地要求，对自动气象站观测场防雷接地的建设提出以下几个部分的要求。
1．观测场地网要求；
2．接地电阻的要求；
3．引下线的布局要求；
4．设备接地要求
1．布局要求：
根据“观测环境条件要求”，观测场大小应为25×25平方米，那么环型地网应不小于20×20平方米；如确因条件限制，观测场为16（东西向）×20（南北向）平方米，环型地网应不小于12（东西向）×16（南北向）平方米。观测条件特殊的如高山海岛站不受此限。
2．接地体要求：
垂直接地体：采用镀锌钢钎、钢管或角钢。
水平接地体：采用镀锌扁钢。
钢管（钎）：φ50mm 壁厚应不小于3.5mm
角钢：应不小于50mm×50mm×5mm
扁钢：应不小于40mm×4mm
垂直接地体长度为1.5～2.5米，垂直接地体的间距为自身长度的1.5～2倍。接地体之间的焊接点应做防腐处理，接地装置的焊接长度，对扁钢为宽边的2倍，对圆钢为其直径的6～8倍。
（二）观测场接地电阻的要求：
根据自动气象站的要求，工频接地电阻应小于4Ω，对采用单环水平接地方式仍不能满足要求的场地，可采用多根环型水平接地体或增加辐射式延伸接地体，延伸接地体长度宜限制在10～30米。
（三）引下线（设备接地端）布局要求：
在铺设地网的同时，应根据观测场地面接地设备的位置，将引下线（端）预先引出。既要考虑设备就近接地，又要兼顾环型地网引下线的均匀分布。
（四）设备接地要求：
观测场所有设备金属支架、箱体均应接地，观测设备将按具体的接地要求进行。
二、自动气象站室内设备的防雷要求
自动气象站室内设备主要有数据采集器、微机、打印机、接口及保护电路组成。对室内部分防雷作出以下要求：
1．值班室本身应具备有效的直击雷防护措施；
2．值班室需要有良好的接地体，工频接地电阻应小于3Ω；
3．观测场探测器到室内的引线的感应雷防护，由厂家提供的接口防雷保护器担任。但需按厂家要求可靠接地；
4．在给自动气象站设备供电的UPS之前，需至少加装一级供电电源避雷器。电源避雷器需可靠接地。
另外有关规定可参照《气象台（站）防雷技术规范》执行。
