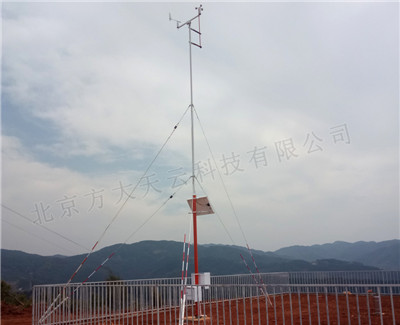

自动气象站建设具体要求之 观测现场地沟及埋设管道施工要求
发布日期:2017-09-19
一、地沟即电缆沟的施工要求
深:D——45至60 cm
宽:M——30至40 cm
地沟布局见下图:
1.沟两侧应砌专墙,水泥勾缝。底部用砖砌成或混凝土或三合土夯实为厚5厘米的底层。地沟的上边沿用水泥、钢筋做边,以增加强度。地沟的一个侧面从沟底向上1/3D处,而另一面从沟底向上2/3D处,架设两排金属挂钩,其间距为1米。两排挂钩的横向位置是相互错开的。金属挂钩是直径5毫米的钢筋。挂钩端部的圆弧部分是直径为9厘米的圆的1/3。另一方法:在地沟的两个侧面从沟底向上1/2D处横向架设3cm宽的扁铁,每隔1.5米~2米处架设一个。
2.风杆、百叶箱、雨量计、地温、蒸发传感器至地沟处都要有直径为9厘米的洞口。
3.地沟上面盖水泥盖板,水泥盖板的尺寸为边长45至60cm的正方形,厚度为50mm。水泥盖板下最好铺薄铁板对电缆起屏蔽作用。地沟盖上盖板后与地面持平。地沟要留有排水涵洞,以防雨后积水。
4.地沟里的电缆应穿在PVC塑料套管中,套管口径80~100mm。
5.在观测场内,地沟的长度和小路的长度相同。从观测场到观测室的地沟长度,则视各站的具体情况而定。
7.地沟施工总的要求:防雷击、防鼠咬、排水、通风。

二、埋设管道施工要求
1.自动气象站观测现场除了采取挖地沟架设电缆外,还可以采取在观测场地中埋设管道穿过电缆的方式实施。这种方式一般适合于高山岩石、沙漠、砂砾等土质及西北地区降水少,地表及浅地层无积水的地区。这种方式的缺点是当设备检修和检查更换电缆时极为不便,并在一段时间内影响观测场美观。降水多,地表及浅地层有积水地区最好采取挖地沟架设电缆方式,以避免电缆浸泡、腐蚀短路等故障的出现,影响自动气象站正常工作。
2.埋设的管道应选用金属材质及带有金属屏蔽层的PVC塑料套管等,起防腐及屏蔽作用,管道直径80~100mm。
3.埋设管道走向及长度应与观测场小路和安装的自动气象站传感器类型相符,从观测场到观测室长度视各站具体情况而定。
4.埋设管道时应在拐弯各处挖竖井方便检修和更换电缆。
5.埋设管道上方应铺设水泥方砖与地面持平,防止踩踏损坏电缆。
6.总的要求:屏蔽、防雷击、防鼠咬、防浸泡。
